Výpočet středové trubky

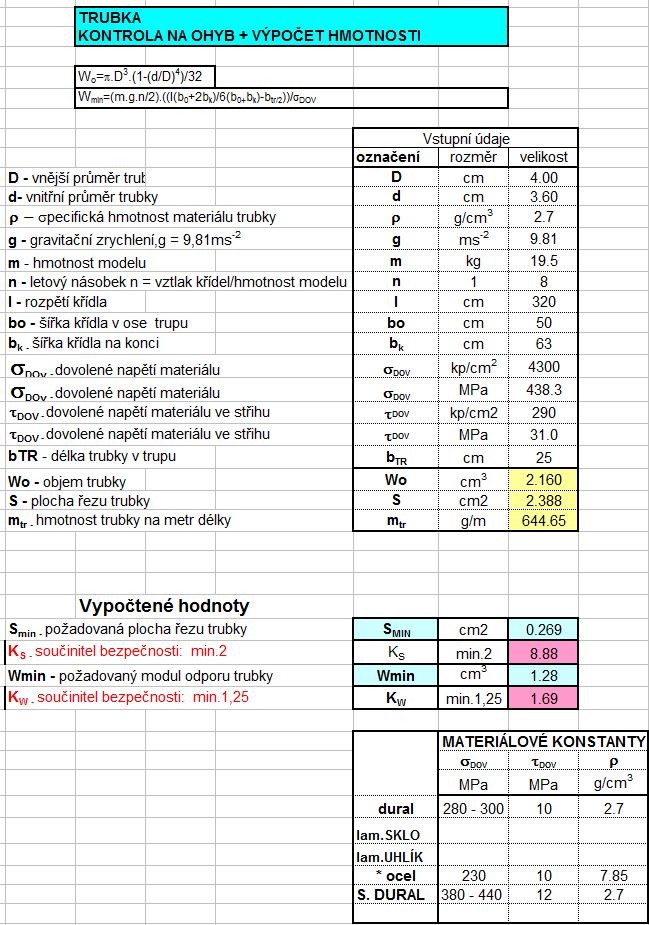

STŘEDOVÁ TRUBKA - KONTROLA NA OHYB + VÝPOČET HMOTNOSTI
| Vnější průměr trubky | D | cm | |
| Vnitřní průměr trubky | d | cm | |
| Specifická hmotnost materiálu trubky | r | g/cm3 | |
| Gravitační zrychlení,g = 9,81ms-2 | g | ms-2 | |
| Hmotnost modelu | m | kg | |
| Letový násobek n = vztlak křídel/hmotnost modelu | n | 1 | |
| Rozpětí křídla | l | cm | |
| Šířka křídla v ose trupu | bo | cm | |
| Šířka křídla na konci | bk | cm | |
| Dovolené napětí materiálu | sDOV | kp/cm2 | |
| Dovolené napětí materiálu | sDOV | MPa | |
| Dovolené napětí materiálu ve střihu | tDOV | kp/cm2 | |
| Dovolené napětí materiálu ve střihu | tDOV | MPa | |
| Délka trubky v trupu | bTR | cm | |
| Objem trubky | Wo | cm3 | |
| Plocha řezu trubky | S | cm2 | |
| Hmotnost trubky na metr délky | mtr | g/m |
| Požadovaná plocha řezu trubky | SMIN | cm2 | |
| Součinitel bezpečnosti: min.2 | KS | min.2 | |
| Požadovaný modul odporu trubky | Wmin | cm3 | |
| Součinitel bezpečnosti: min.1,25 | KW | min.1,25 |
|
MATERIÁLOVÉ KONSTANTY |
||||||
| sDOV | tDOV | r | ||||
| MPa | MPa | g/cm3 | ||||
| 280-300 | 10 | 2.7 | ||||
| 230 | 10 | 7.85 | ||||
| 280-440 | 12 | 2.7 | ||||
